อะแดปเตอร์ไฮดรอลิกจุดทดสอบเหล็กกล้าคาร์บอนมาตรฐาน SAE – รองรับแรงดันสูง
อะแดปเตอร์ไฮดรอลิกจุดทดสอบเหล็กกล้าคาร์บอนมาตรฐาน SAE ของเราเป็นข้อต่อที่ออกแบบอย่างแม่นยำสำหรับระบบไฮดรอลิกแรงดันสูงและระบบหล่อลื่น อะแดปเตอร์เหล่านี้สอดคล้องกับมาตรฐาน SAE J514, J1926 และมาตรฐานอุตสาหกรรมอื่นๆ ช่วยให้มั่นใจได้ว่าการเชื่อมต่อจะแน่นหนาและป้องกันการรั่วซึมสำหรับการทดสอบแรงดัน การวินิจฉัย และการบำรุงรักษา ผลิตจากเหล็กกล้าคาร์บอนที่ทนทาน ทนต่อแรงดันสูง (สูงสุดหลายพันปอนด์ต่อตารางนิ้ว) พร้อมทั้งสามารถใช้งานร่วมกับอุปกรณ์มาตรฐาน SAE ได้อย่างราบรื่น เกลียวประกอบด้วย JIC และ ORFS
รายละเอียด
6564
FS6564เหตุใดจึงควรเลือกอะแดปเตอร์จุดทดสอบ SAE ของเรา
ความน่าเชื่อถือ: ผ่านการทดสอบอย่างเข้มงวดเพื่อให้เป็นไปตามมาตรฐาน SAE และมาตรฐานประสิทธิภาพของอุตสาหกรรม
การปฏิบัติตามมาตรฐานสากล: รับประกันการบูรณาการที่ราบรื่นกับระบบไฮดรอลิกที่มีอยู่
ความปลอดภัยที่เพิ่มขึ้น: โครงสร้างที่แข็งแกร่งช่วยลดความเสี่ยงต่อความล้มเหลวภายใต้แรงดันสูง
การใช้งานในอุตสาหกรรมที่กว้างขวาง: ได้รับความไว้วางใจจาก OEM ทีมบำรุงรักษา และวิศวกรพลังงานของเหลว
รายระเอียดทางเทคนิค
วัสดุ: เหล็กกล้าคาร์บอน (สแตนเลสเสริมตามคำขอ)
มาตรฐาน: SAE J514, SAE J1926
ประเภทเกลียว: เกลียวตรง (JIC, ORFS) และมีตัวเลือกเกลียวเรียวให้เลือก
ระดับแรงดัน: สูงสุด 5,000 PSI (ขึ้นอยู่กับการกำหนดค่า)
ช่วงอุณหภูมิ: -20°F ถึง +250°F (-29°C ถึง +121°C)
การเคลือบพื้นผิว: ชุบสังกะสีหรือออกไซด์สีดำเพื่อความทนทานต่อการกัดกร่อน
สรุป
สำหรับอุตสาหกรรมที่ต้องการความแม่นยำ ความทนทาน และการปฏิบัติตามข้อกำหนด อะแดปเตอร์จุดทดสอบเหล็กกล้าคาร์บอนมาตรฐาน SAE ของเรามอบประสิทธิภาพที่เหนือชั้น ไม่ว่าจะเป็นการวินิจฉัย การบำรุงรักษา หรือการอัปเกรดระบบ ข้อต่อเหล่านี้มอบโซลูชันที่เชื่อถือได้และเป็นมาตรฐานสำหรับระบบของเหลวแรงดันสูง
สำรวจแคตตาล็อกของเราในวันนี้สำหรับโซลูชันจุดทดสอบไฮดรอลิกที่สอดคล้องกับ SAE!
ข้อมูลทางเทคนิค
* ไม่รวมขั้วต่อพอร์ตทดสอบ มีจำหน่ายแยกต่างหาก

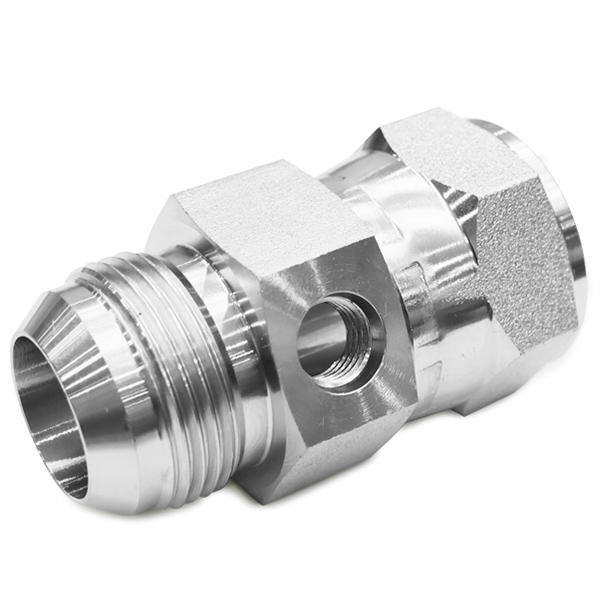

JIC M JIC F - 7/16" UNO CROSS PORT (รูปที่ 6564)
| เธรด A / B | เธรด C | ส่วนที่ไม่มี | E | F | N | H1 | H | ||
| แดช หรือ Dash | เจ.ไอ.ซี | แดช หรือ Dash | ONE | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* ไม่รวมขั้วต่อพอร์ตทดสอบ มีจำหน่ายแยกต่างหาก

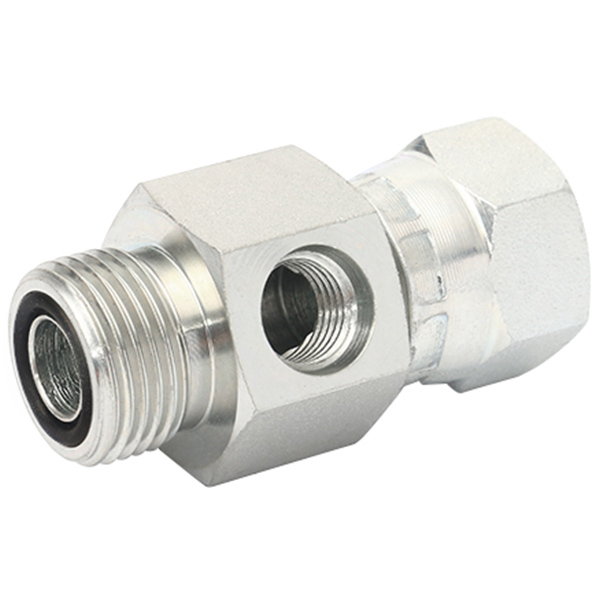

ORFS MX ORFS F - 7/16" UNO CROSS PORT (รูปที่ 6574/FS6564)
| เธรด A / B | เธรด C | ส่วนที่ไม่มี | E | F | N | H1 | H | ||
| แดช หรือ Dash | เจ.ไอ.ซี | แดช หรือ Dash | ONE | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
การใช้งาน
อะแดปเตอร์จุดทดสอบ SAE เหล่านี้มีความจำเป็นสำหรับอุตสาหกรรมที่ต้องการการตรวจสอบแรงดันที่เชื่อถือได้และการบำรุงรักษาระบบของเหลว:
1. ระบบไฮดรอลิก – ใช้ในเครื่องจักรกลก่อสร้าง อุปกรณ์ทางการเกษตร และระบบไฮดรอลิกอุตสาหกรรมเพื่อการทดสอบแรงดัน
2. ระบบหล่อลื่น – อำนวยความสะดวกในการตรวจสอบแรงดันน้ำมันและการสุ่มตัวอย่างในเครื่องยนต์ กระปุกเกียร์ และเครื่องจักรงานหนัก
3. ระบบพลังงานของไหล – ช่วยให้การวินิจฉัยรวดเร็วในวงจรลมและไฮดรอลิก
4. อุปกรณ์เคลื่อนที่ – เหมาะสำหรับรถบรรทุก รถเครน และยานพาหนะสำหรับการทำเหมืองซึ่งความยืดหยุ่นต่อแรงดันสูงเป็นสิ่งสำคัญ
5. การผลิตและการบำรุงรักษา – ทำหน้าที่เป็นจุดเข้าถึงมาตรฐานสำหรับมาตรวัด เซ็นเซอร์ และเครื่องมือทดสอบ
