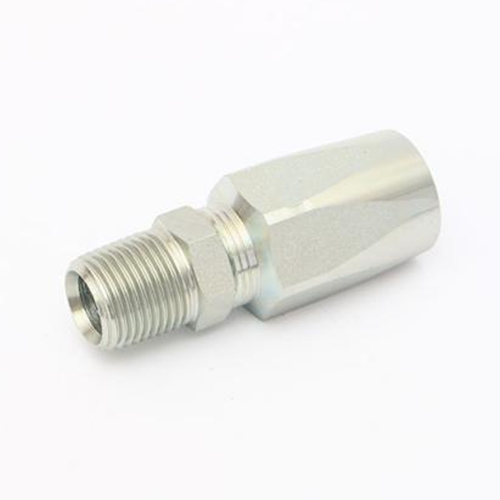

ข้อต่อท่อแบบใช้ซ้ำได้ SAE BSP ทำจากเหล็กสแตนเลสสำหรับท่อยาง R1 R2 R5

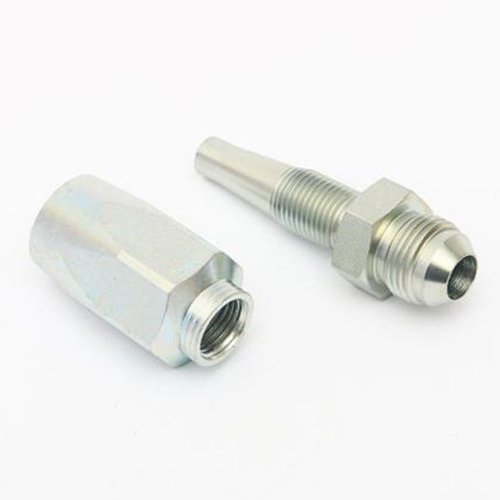

ข้อต่อท่อแบบใช้ซ้ำได้โดยทั่วไปประกอบด้วยสองส่วน คือ ข้อต่อ (เฉพาะตัวท่อ) และข้อต่อแบบมีหัวต่อ ซึ่งสามารถต่อเข้ากับท่อยางหรือท่อยางได้ ข้อต่อและหัวต่อได้รับการออกแบบให้ร้อยเข้าด้วยกันได้ ทำให้เกิดการเชื่อมต่อที่แน่นหนาและแน่นหนาระหว่างส่วนประกอบทั้งสอง

ด้านเกลียวของอุปกรณ์ต่ออาจเป็นแบบตัวผู้หรือตัวเมียก็ได้ และอาจเป็นแบบตรง ข้อต่องอ 45 องศา หรือข้อต่องอ 90 องศา เพื่อให้เหมาะกับสภาพแวดล้อมการติดตั้งที่แตกต่างกัน

ประเภทเกลียวด้านเกลียว: เพื่อให้เป็นไปตามข้อกำหนดมาตรฐานการใช้งานของตลาดที่แตกต่างกันและข้อกำหนดสำหรับแรงดันการทำงานของข้อต่อท่อแบบใช้ซ้ำได้ในสภาพแวดล้อมการใช้งาน เราจึงจัดเตรียมประเภทเกลียวและซีลที่แตกต่างกันดังต่อไปนี้:

ข้อต่อท่อ JIC (คณะกรรมการอุตสาหกรรมร่วม) แบบใช้ซ้ำได้: บาน 37 องศา SAE J514

ใช้หน้าบาน 37 องศาในการเชื่อมต่อและเป็นไปตามมาตรฐาน SAE J514 และมักใช้กับแรงดันต่ำ ข้อต่อตรง ข้องอ 45 และข้องอ 90 เหมาะกับสภาพแวดล้อมการติดตั้งที่หลากหลาย

ข้อต่อท่อแบบใช้ซ้ำได้ NPT (เกลียวท่อแห่งชาติ) : เกลียวเรียว

เกลียว NPT ได้รับการยอมรับมากที่สุดในตลาดอเมริกา โดยเฉพาะในอเมริกาเหนือ ดังนั้นข้อต่อ NPT แบบใช้ซ้ำได้จึงขายดีที่สุดในสหรัฐอเมริกาและแคนาดา

ORFS (O-Ring Face Seal) ข้อต่อท่อแบบใช้ซ้ำได้: ซีลหน้าโอริง (SAE J1453)

ข้อต่อ ORFS เป็นผลิตภัณฑ์ที่ได้รับความนิยมสูงสุดสำหรับอุปกรณ์แรงดันสูงในตลาดปัจจุบัน เนื่องจากมีซีลหน้าสัมผัสแบบโอริง ช่วยให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้อย่างเสถียรภายใต้แรงดันสูง 6000 psi ดังนั้น หากคุณกังวลเรื่องการรั่วไหล ข้อต่อแบบถอดได้ของ ORFS ถือเป็นตัวเลือกที่ดีที่สุดสำหรับคุณ

ข้อต่อท่อแบบใช้ซ้ำได้ BSP (British Standard Pipe) ประกอบด้วย BSPP และ BSPT, BS 5200

ข้อต่อท่อ BSP แบบใช้ซ้ำได้ ประกอบด้วย BSPP และ BSPT เป็นที่นิยมอย่างมากในยุโรป และยังให้แรงดันที่เชื่อถือได้ ลูกค้าที่ชอบข้อต่อ NPT มักเลือกใช้ข้อต่อ BSP เช่นกัน

JIS: เป็นที่นั่งบาน 30 องศาที่ตรงกับเกลียวท่อเรียว JIS (JIS B2351)

JIS เป็นเกลียวมาตรฐานอังกฤษเช่นกัน และเป็นที่นิยมใช้ในญี่ปุ่น แม้ว่ากลุ่มผู้ใช้จะมีจำนวนน้อย แต่ก็มีความน่าเชื่อถือสูง โดยทั่วไปจะใช้ซีลแบบเรียว 30 องศา และเป็นไปตามมาตรฐาน JIS B2351

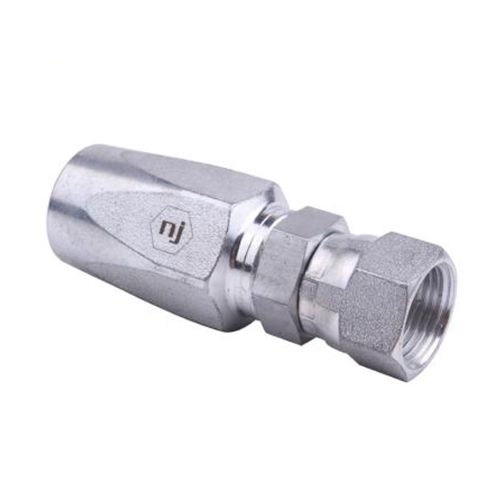

I8J - JIC หญิงแท้

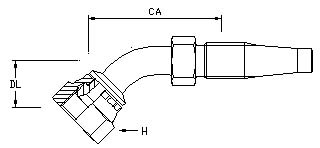

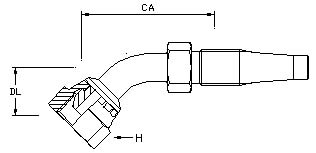

I8J4 - JIC ตัวเมีย 45 โค้ง

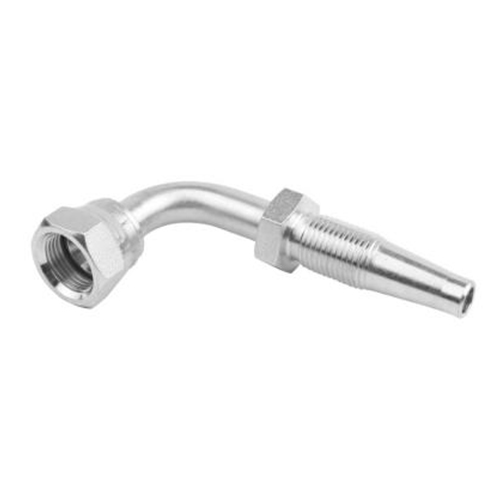

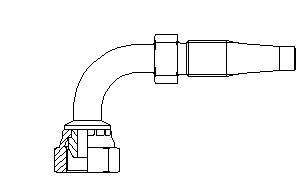

I8J9 - JIC ตัวเมีย 90 โค้ง

I8JM - JIC ชายแท้

I8F - ORFS ตัวเมีย 90 องศา

I8B - BSPP หญิงตรง

I8B4 - BSPP ตัวเมีย 45 โค้ง

I8B9 - BSPP ตัวเมีย 90 โค้ง

หมายเหตุ: หากคุณใช้กับท่อยาง R1 หรือ R2 เราก็จะจัดหาซ็อกเก็ต RN1 หรือ RN2 ให้แก่คุณ ซึ่งเราเรียกว่า H8J-R1 / H8J-R2 หากคุณต้องการใช้กับท่อยาง R5 เราก็จะประกอบกับซ็อกเก็ต RN5 และหมายเลขชิ้นส่วนของเราคือ H5J

ปัจจุบัน NJ มีข้อต่อสายยางแบบใช้ซ้ำได้สำหรับสายยาง SAE100R1AT, SAE100R2AT และ SAE100R5 และเรายังยินดีรับโครงการข้อต่อสายยางแบบใช้ซ้ำได้สำหรับสายยาง 100R7 หากลูกค้าสามารถจัดเตรียมเอกสารประกอบที่ครบถ้วนและละเอียดได้

1. เสร็จสิ้น: ชุบสังกะสีแบบธรรมดา (Cr3, เงิน), ชุบสังกะสีแบบนิกเกิล, ชุบนิกเกิล

2. ขนาดที่มีจำหน่าย: 7/16-20” ถึง 1-5/16-12”

3. แรงดัน: มีให้เลือกตั้งแต่แรงดันต่ำ ตั้งแต่ 210PSI ถึง 500PSI

4. MOQ: เรามีสินค้าในสต็อกเกือบทุกขนาด ดังนั้นจึงไม่มี MOQ หากไม่มี MOQ คือ 500 ชิ้นต่อชิ้น

5. วัสดุ: เหล็กกล้าคาร์บอน (เหล็ก #45), สแตนเลสสตีล (304 หรือ 316L), ทองเหลือง

6. มาตรฐาน: มาตรฐาน SAE/BRITISH หรือตามรูปวาดและตัวอย่าง (OEM)

7. การจัดส่ง: 7-15 วันทำการสำหรับการสั่งสินค้า และ 30-45 วันสำหรับการสั่งผลิต
